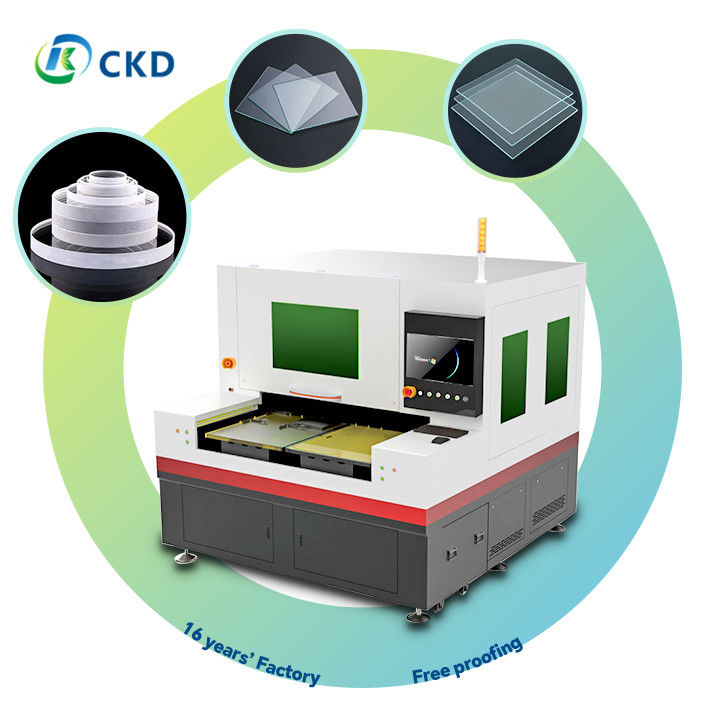

精密 3500kg ガラス切断機と分割レーザーソースとTPI線形ガイド

製品説明:

• 高功率レーザー源:高周波パルスレーザーで 優れた切断性能を
• 材料の使い方金属と非金属を含む幅広い材料を処理する能力がある.
• 多機能切断能力:
  • 連続シート切断をサポート
  • 精密単点切断
  • 効率的な帯切断
• 高度なX/Y軸制御:高精度直流サーボモーターと超細の0.1μm光学エンコーダーを使用し,比類のない精度を得ています.
• インテリジェント・モーション・コントロールオートマチックなフォークスフォロー機能と ダイナミックなピアス制御機能
• 高解像度画像:リアルタイムの視覚監視,パターン認識,マークポイント検出のための高級CCDカメラシステムを搭載しています.
• 安定した電源:ドイツ製の高安定電源で 台湾ブランドの電源で 光学部品に使われています
• 印象的な切断範囲:厚さ19mmまでの材料を加工し,幅広い産業用用途に対応する.
• 精密設計部品:
  • 自然花岩で作られたモーターベースと光学プラットフォーム
  • 優れた安定性と振動抵抗性のために設計された
  • 時間の経過とともに正確性を保ちます

• 高精度の工業用用途に最適
• 操作を簡単にするユーザーフレンドリーなインターフェース
• 精密な切断により材料廃棄物の減少
• 小規模生産と大規模生産の両方に適しています
• 低保守要求で長期的信頼性

先進的なレーザー切削機械は,例外的な機械です.それは,どの切削アプリケーションでも精度と汎用性を提供します.例えば高性能レーザーソースは,優れた切断性能のための最先端の高周波パルスレーザーで装備されています. 一方,この機械は,幅広い材料を処理することができます.金属と非金属の両方柔軟で効率的な処理を保証します

この機械の多機能切断能力も非常に印象的です. 連続型シート切削,精密な単点切削,効率的なストライプ切削がすべてサポートされています.高精度DCサーボモーターと超細工 0.1μmの光学エンコーダで 卓越した精度を 機械の能力を強化する 知的運動制御システムオートマティックフォークスフォロー機能とダイナミック・ピアス制御.

高解像度の画像処理も含まれます 高品質のCCDカメラシステムによりリアルタイムで視覚監視,パターン認識,そしてマークポイント検出強力な電源はドイツ製で 安定性も高く 台湾ブランドの電源は光学部品に使われています機械 の 印象 的 な 切断 範囲 は,幅広い 産業 用途 に 適し厚さ19mmまでの材料を簡単に処理できます

精密な設計の部品は,機械が長期間にわたって信頼性の高いパフォーマンスを提供することを保証します.モーターベースと光学プラットフォームは,天然花岩で構築されています.安定性や振動耐性を提供するために設計された高級レーザー切削機械の追加の利点には,そのユーザーフレンドリーなインターフェース,その適性,小規模および大規模な生産実行の両方,低保守要件,精密な切断により 材料の廃棄物も減少します.

特徴:

1. 精密切断
   • 不規則な形 高速切断
   • 輪郭切削
   • 小穴の掘削
   • 手持ちの切断能力
2. 優れた加工
   • 高品質のエッジ仕上げ
   • 収縮効果がない
   • 材料損失の最小限
   • 切断用
3. 環境に優しい運用
   • 汚染がない
   • 粉末残留は無い
   • 廃水生産なし

1. 高速処理
   • 複雑な形やパターンの快速切断
2. 優良 な 切断 品質
   • 端がきれいで,角が狭くなっていない
   • 最小数で 毛穴がない
   • 切片が非常に小さい場合
3. 費用 効率
   • 高い収穫率
   • 低消費量
   • エネルギー効率の良い運用
4. 環境 に 優しい
   • 有害な副産物のない清潔なプロセス

1. 特殊ガラス
   • 超透明ガラス
   • 純白のガラス
   • 高ボロシリケートガラス
   • クォーツガラス
2. 電子部品
   • 電話用ガラスカバー
   • 車のガラス
   • カメラのガラスカバー
   • 液晶画面
3. 光学材料
   • K9ガラス
   • 各種光学フィルター
   • 鏡切削
4. 価値 ある もの
   • 時計表や電子部品のためのサファイア加工

1. ガラス製造
   • 光学ガラス
   • 固められたガラス
   • 超薄いガラス
   • 研究室用ガラス器具
   • 医療用ガラス機器
2. 電子機器
   • 携帯電話のスクリーンとカバー
   • タブレットディスプレイ
   • ノートPCの画面
   • オプティカル/ITO/イエロー/紫色半導体ガラス
3. 自動車
   • 自動車の窓とフロントガラス
   • ダッシュボードの表示
   • 計器パネル
4. 不動産 と 建設
   • 建築用ガラス
   • 装飾用ガラスパネル
   • 浴室用ガラス装置
5. 家電
   • オーブンや冷蔵庫用のガラスパネル
   • 照明用ガラス部品
6. コミュニケーション メディア
   • モバイルデバイスの画面
   • 時計のサファイアカバー
   • カメラとCCTVレンズ
7. 新しいエネルギー部門
   • ソーラーパネルガラス
   • エネルギー効率の良い窓のための特殊ガラス
8. 航空宇宙と防衛
   • 高精度の光学部品
   • コックピットのディスプレイ用の特殊ガラス
9. 医学・科学研究
   • 研究室用機器のガラス
   • 医療機器用の光学レンズ
   • 微流体チップ

この先進的なレーザー切削システムは,様々なガラスと光学材料の高精度で効率的で環境に優しい加工を提供することで,幅広い産業のための汎用的なソリューションを提供します.複雑な形状と繊細な材料を処理する能力は,大規模製造と専門製造の両方に理想的な選択になります.高価なアプリケーション.

技術パラメータ:

下記は,私たちの提供するレーザー切削機械の3種類の技術パラメータです. 各マシンが高い精度と精度を提供します.特定の切断要件と材料の特性に基づいてカスタマイズすることができます.

• レーザータイプ:超短パルスファイバーレーザー (特定型はモデルによって異なります)
• 平均電源:50W (10W,20W,30W,60W,80Wのオプションが利用可能)
• 波長:1064nm,第2ハーモニックは532nm
• パルス幅:<10ps (ピコ秒)
• 繰り返しの割合:1Hz - 1000kHz (調節可能)
• ビーム品質:M2 < 1.2 (差差近限束)

• 定位精度:作業領域全体に ±2μm
• 繰り返す可能性:±1.5μm,角精度は ±16弧秒
• 最大切断速度:1000mm/sまで
• 切断厚さ:
  • 超薄いガラス: ≤1mm
  • 標準ガラス: ≤19mm (材料の特性と切断要件によって異なります)
• 最小ライン幅:≤30μm (材料に依存する)
• 穴の最小直径:≤20μm

• 二重プラットフォームモデル:600×700mm,600×900mm,または400×500mm 各プラットフォーム
• シングルプラットフォームモデル:400×500mm,600×700mm,または600×900mm

• 電力消費量:150W (250W/350W待機状態)
• 入力電圧:AC220V ± 10%
• 頻度:50~60Hz

• 機械の寸法:
  • 長さ: 1600mm - 2550mm (モデルによって異なります)
  • 幅: 1700mm - 2080mm
  • 高さ: 1960mm
• 体重:3500kg~5000kg (モデルによって異なります)

• 冷却システム:熱安定のための水冷却装置
• 制御システム:高速処理能力を持つ高度なCNC
• ソフトウェア:独自のカット最適化ソフトウェアが含まれています
• 安全性について:1級レーザー安全箱,緊急停止ボタン

• 動作温度:18~28°C (64~82°F)
• 湿度:40~70% 凝縮しない
• パワー安定性:±5% 最大変動

• 自動アライナメントのための強化ビジョンシステム
• 自動的な物料の積載/卸載システム
• 特定の用途のための固定装置の設計
• 延長保証とサービスパッケージが利用可能

注: 仕様は,特定の構成と継続的な製品改善によってわずかに異なる場合があります.最新の情報とカスタマイズオプションのために私たちの技術チームに相談してください.

応用:

私たちの最先端のレーザーカット機は 様々な材料とアプリケーションで精度と効率性を提供して 様々な産業用要件を満たすために設計されていますレーザー切断機が優れている分野は:

• 高精度 計器 パネル,ダッシュボード,制御 インターフェース の 作成 に 理想 的
• 細から中厚の材料を特殊な精度で処理する

私たちのレーザー切断機は,様々な種類のガラスを加工するのに理想的です.

• 超薄いガラス:電子機器のための繊細なガラスシートの精密切断
• 白いガラス:装飾用や建築用に使用する清潔で正確な加工
• 高ボロシリケートガラス:研究室機器と耐熱製品のための特殊切削
• クォーツガラス:オプティカルコンポーネントと半導体産業の需要のための精密切削

• PCB板,柔軟な回路,その他の電子基板を切るのに用いる
• 繊細な電子材料に最小限の熱影響を与える

私たちのレーザー切断機は,宝石と貴重材料の作業に理想的です:

• サファイア切断:時計表,スマートフォンカメラレンズ,高級ディスプレイ
• 精密な宝石の形状:宝石 と 半宝石 で 複雑な 形 を 作り出す
• LED部品の製造:LED製造のためのサファイア・ウェーフルの切断

私たちの機械はLCDの様々な部品を処理することができます.

• ITO (インディウムチナオキシード) 導電フィルム
• RGB カラーフィルター
• 極化フィルム

繊細な展示材を傷つけずに 精密な切断を保証します

• 高品質のレンズとプリズムのためのK9光学ガラスの精密切断
• 様々な産業および科学用途のための光学フィルムの精密形状化

• メディカル・航空宇宙産業用 小規模で複雑な部品のマイクロ切削
• 単一の製品設計やプロトタイプのためのカスタム形切断
• 複合製品のための多層材料加工

私たちのレーザー切削システムの多用性により 消費者電子機器から 先進的な科学研究まで高品質な結果と効率的な生産プロセスを確保する.
