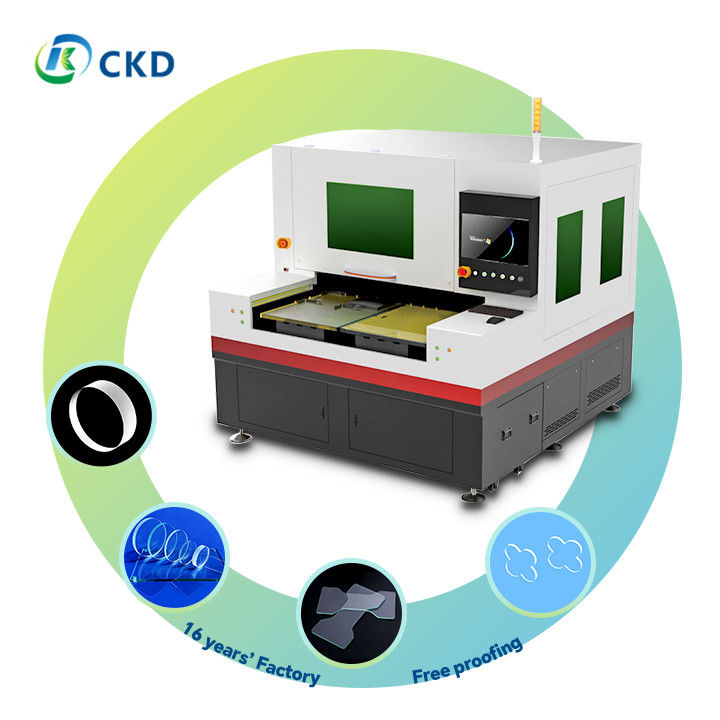

超ピコ秒レーザーガラスカットマシン

製品説明:

精密 な 工学 的 部品 と 先進 的 な 機能 が 備わっ て いる の で,比類なき 精度 や 汎用性 が 得 られ ます.

• 高功率レーザー源:高周波パルスレーザーで 優れた切断性能を
• 材料の使い方金属と非金属を含む幅広い材料を処理する能力がある.
• 多機能切断能力:
  • 連続シート切断をサポート
  • 精密単点切断
  • 効率的な帯切断
• 高度なX/Y軸制御:高精度直流サーボモーターと超細の0.1μm光学エンコーダーを使用し,比類のない精度を得ています.
• インテリジェント・モーション・コントロールオートマチックなフォークスフォロー機能と ダイナミックなピアス制御機能
• 高解像度画像:リアルタイムの視覚監視,パターン認識,マークポイント検出のための高級CCDカメラシステムを搭載しています.
• 安定した電源:ドイツ製の高安定電源で 台湾ブランドの電源で 光学部品に使われています
• 印象的な切断範囲:厚さ19mmまでの材料を加工し,幅広い産業用用途に対応する.
• 精密設計部品:
  • 自然花岩で作られたモーターベースと光学プラットフォーム
  • 優れた安定性と振動抵抗性のために設計された
  • 時間の経過とともに正確性を保ちます

• 高精度の工業用用途に最適
• 操作を簡単にするユーザーフレンドリーなインターフェース
• 精密な切断により材料廃棄物の減少
• 小規模生産と大規模生産の両方に適しています
• 低保守要求で長期的信頼性

先進的なレーザー切削機械に投資することで 工業用アプリケーションの要求を満たすのに必要な精度と多様性を 確保できます

特徴:

先進的なレーザー 切断 システム は,様々な 材料 を 切る ため に 汎用 的,高精度,効率 的 な ソリューション に なる 機能 の セット を 提供 し て い ます.その 重要な 機能 の 中 に は,以下 の よう な もの が あり ます.

1. 精密切断
   • 不規則な形 高速切断
   • 輪郭切削
   • 小穴の掘削
   • 手持ちの切断能力
2. 優れた加工
   • 高品質のエッジ仕上げ
   • 収縮効果がない
   • 材料損失の最小限
   • 切断用
3. 環境に優しい運用
   • 汚染がない
   • 粉末残留は無い
   • 廃水生産なし

先進的なレーザー切断システムは,幅広い産業のためのコスト効率的で環境に優しいソリューションとなる一連の利点を提供しています.これらの利点には以下が含まれます.

1. 高速処理
   • 複雑な形やパターンの快速切断
2. 優良 な 切断 品質
   • 端がきれいで,角が狭くなっていない
   • 最小数で 毛穴がない
   • 切片が非常に小さい場合
3. 費用 効率
   • 高い収穫率
   • 低消費量
   • エネルギー効率の良い運用
4. 環境 に 優しい
   • 有害な副産物のない清潔なプロセス

先進的なレーザー 切断 システム は,高度 な 精度 や 効率 を 備える 様々 な 材料 を 切る ため に 設計 さ れ て い ます.対応 する 材料 の 中 に は,以下 の もの が あり ます.

1. 特殊ガラス
   • 超透明ガラス
   • 純白のガラス
   • 高ボロシリケートガラス
   • クォーツガラス
2. 電子部品
   • 電話用ガラスカバー
   • 車のガラス
   • カメラのガラスカバー
   • 液晶画面
3. 光学材料
   • K9ガラス
   • 各種光学フィルター
   • 鏡切削
4. 価値 ある もの
   • 時計表や電子部品のためのサファイア加工

先進的なレーザー切削システムは,高精度,効率,環境にやさしい材料加工を必要とする幅広い産業に適しています.適用できる産業の中には以下があります.

1. ガラス製造
   • 光学ガラス
   • 固められたガラス
   • 超薄いガラス
   • 研究室用ガラス器具
   • 医療用ガラス機器
2. 電子機器
   • 携帯電話のスクリーンとカバー
   • タブレットディスプレイ
   • ノートPCの画面
   • オプティカル/ITO/イエロー/紫色半導体ガラス
3. 自動車
   • 自動車の窓とフロントガラス
   • ダッシュボードの表示
   • 計器パネル
4. 不動産 と 建設
   • 建築用ガラス
   • 装飾用ガラスパネル
   • 浴室用ガラス装置
5. 家電
   • オーブンや冷蔵庫用のガラスパネル
   • 照明用ガラス部品
6. コミュニケーション メディア
   • モバイルデバイスの画面
   • 時計のサファイアカバー
   • カメラとCCTVレンズ
7. 新しいエネルギー部門
   • ソーラーパネルガラス
   • エネルギー効率の良い窓のための特殊ガラス
8. 航空宇宙と防衛
   • 高精度の光学部品
   • コックピットのディスプレイ用の特殊ガラス
9. 医学・科学研究
   • 研究室用機器のガラス
   • 医療機器用の光学レンズ
   • 微流体チップ

この先端のレーザー切削システムは 材料加工のための 高性能で効率的で 環境に優しいソリューションです特殊ガラスと光学材料を含む高精度でコスト効率が高く,先進的で汎用的な切断ソリューションを必要とする産業にとって理想的な選択です.

技術パラメータ:

下の表は,私たちの先進的なレーザー切削システムの技術的な仕様を示しています.

当社のレーザー切断システムは,さまざまな電源オプションを持つ超短パルスファイバーレーザーを使用しています. 特定のレーザータイプと電源オプションはモデルによって異なります.以下の仕様はすべてのモデルに適用されます:

• レーザータイプ:超短パルスファイバーレーザー (特定型はモデルによって異なります)
• 平均電源:50W (10W,20W,30W,60W,80Wのオプションが利用可能)
• 波長:1064nm,第2ハーモニックは532nm
• パルス幅:<10ps (ピコ秒)
• 繰り返しの割合:1Hz - 1000kHz (調節可能)
• ビーム品質:M2 < 1.2 (差差近限束)

私たちのレーザー切断システムは,以下の仕様で高精度切断能力を提供します:

• 定位精度:作業領域全体に ±2μm
• 繰り返す可能性:±1.5μm,角精度は ±16弧秒
• 最大切断速度:1000mm/sまで
• 切断厚さ:
  • 超薄いガラス: ≤1mm
  • 標準ガラス: ≤19mm (材料の特性と切断要件によって異なります)
• 最小ライン幅:≤30μm (材料に依存する)
• 穴の最小直径:≤20μm

作業領域の寸法はモデルによって異なります.

• 二重プラットフォームモデル:600×700mm,600×900mm,または400×500mm 各プラットフォーム
• シングルプラットフォームモデル:400×500mm,600×700mm,または600×900mm

電力と電気仕様は以下のとおりです.

• 電力消費量:150W (250W/350W待機状態)
• 入力電圧:AC220V ± 10%
• 頻度:50~60Hz

私たちのレーザー切断システムの物理的仕様は以下のとおりです.

• 機械の寸法:
  • 長さ: 1600mm - 2550mm (モデルによって異なります)
  • 幅: 1700mm - 2080mm
  • 高さ: 1960mm
• 体重:3500kg~5000kg (モデルによって異なります)

上記の仕様に加えて,私たちのレーザー切断システムは,また,次の機能を持って来ます:

• 冷却システム:熱安定のための水冷却装置
• 制御システム:高速処理能力を持つ高度なCNC
• ソフトウェア:独自のカット最適化ソフトウェアが含まれています
• 安全性について:1級レーザー安全箱,緊急停止ボタン

私たちのレーザー切断システムに対する環境要件は以下のとおりです.

• 動作温度:18~28°C (64~82°F)
• 湿度:40~70% 凝縮しない
• パワー安定性:±5% 最大変動

レーザー切断システムの性能を向上させるため,選択的なアップグレードをいくつか提供しています.

• 自動アライナメントのための強化ビジョンシステム
• 自動的な物料の積載/卸載システム
• 特定の用途のための固定装置の設計
• 延長保証とサービスパッケージが利用可能

注: 仕様は,特定の構成と継続的な製品改善によってわずかに異なる場合があります.最新の情報とカスタマイズオプションのために私たちの技術チームに相談してください.
