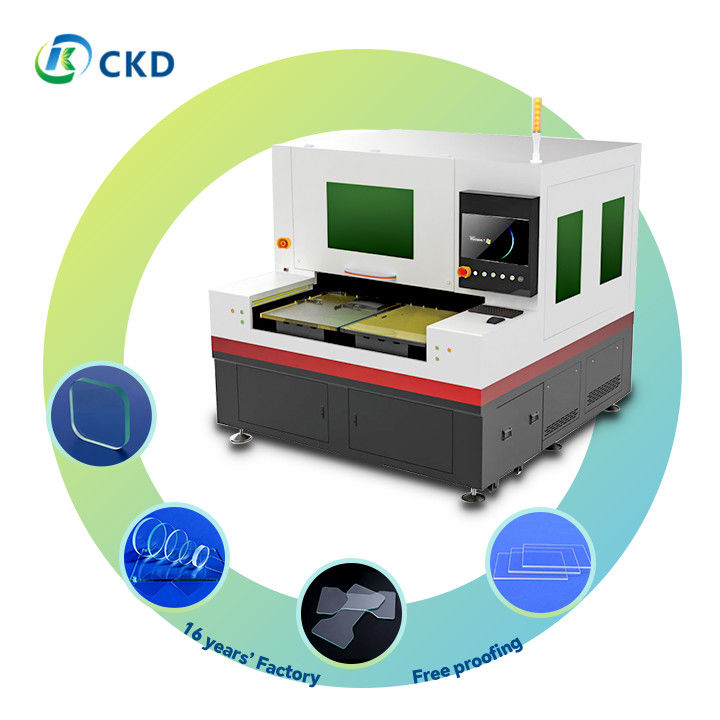

150W Splitting Laser Source Glass Cutting Machine 200-hour Maintenance Interval

150W レーザーソースを分割するガラス切断機 200時間の保守間隔

製品 - レーザーガラス切断機
  • ハイライト

    150Wレーザーガラス切断機 レーザーソースガラス切断機

    ,

    Splitting Laser Source Glass Cutting Machine

  • 動作電圧
    220V
  • レーザー源を分割する波長
    10.6μm
  • メンテナンスの要求事項
    200時間ごとに光学調整と 1000時間ごとに冷却液交換を推奨します 定期的な遠隔診断とソフトウェア更新が可能です
  • モビリティ
    移動や位置変更を容易にする重用車輪,安定性のためのロックメカニズム
  • ドライブモーター
    XY線形モーター + 格子ライナー
  • 加速
    1g
  • 衝動の頻度
    1-100KHz
  • 労働環境
    26°C
  • 起源の場所
    中国
  • ブランド名
    CKD
  • 証明
    ISO CE
  • Model Number
    CKD-DP6070C-50E CKD-DP6070C-60E CKD-DP6070C-80TE CKD-DP6070C-50ECKD-DP6070S-50E CKD-DP6070S-60E CKD-DP6070S-80TE CKD-DP6070S-80ECKD-DP6070D-50E CKD-DP6070D-60E CKD-DP6070D-80TE CKD-DP6070D-80ECKD-SP6070S-50E CKD-SP6070S-60E CKD-SP6070S-80TE CKD-SP6070S-80E
  • Minimum Order Quantity
    1
  • 価格
    Negotiated
  • Packaging Details
    Wooden vacuum packaging
  • Delivery Time
    25-45 days
  • Payment Terms
    L/C, T/T
  • Supply Ability
    60sets per month

150W レーザーソースを分割するガラス切断機 200時間の保守間隔

  • 150W Splitting Laser Source Glass Cutting Machine 200-hour Maintenance Interval
  • 150W Splitting Laser Source Glass Cutting Machine 200-hour Maintenance Interval
価格を取得 接触

製品説明:
150W レーザーソースを分割するガラス切断機 200時間の保守間隔 0

先進 な レーザー 切断 機械: 精度 と 多用性

高周波パルスレーザーで装備され,この機械は,この機械は驚くべき結果をもたらします.

主要な特徴:
  • 高功率レーザー源:高周波パルスレーザーで 優れた切断性能を
  • 材料の使い方金属と非金属を含む幅広い材料を処理する能力がある.
  • 多機能切断能力:
    • 連続シート切断をサポート
    • 精密単点切断
    • 効率的な帯切断
  • 高度なX/Y軸制御:高精度直流サーボモーターと超細の0.1μm光学エンコーダーを使用し,比類のない精度を得ています.
  • インテリジェント・モーション・コントロールオートマチックなフォークスフォロー機能と ダイナミックなピアス制御機能
  • 高解像度画像:リアルタイムの視覚監視,パターン認識,マークポイント検出のための高級CCDカメラシステムを搭載しています.
  • 安定した電源:ドイツ製の高安定電源で 台湾ブランドの電源で 光学部品に使われています
  • 印象的な切断範囲:厚さ19mmまでの材料を加工し,幅広い産業用用途に対応する.
  • 精密設計部品:
    • 自然花岩で作られたモーターベースと光学プラットフォーム
    • 優れた安定性と振動抵抗性のために設計された
    • 時間の経過とともに正確性を保ちます
追加 の 益:
  • 高精度の工業用用途に最適
  • 操作を簡単にするユーザーフレンドリーなインターフェース
  • 精密な切断により材料廃棄物の減少
  • 小規模生産と大規模生産の両方に適しています
  • 低保守要求で長期的信頼性


特徴:

先進 な レーザー 切断 システム: 特徴,利点,応用
主要 な 特徴
  1. 精密切断
    • 不規則な形 高速切断
    • 輪郭切削
    • 小穴の掘削
    • 手持ちの切断能力
  2. 優れた加工
    • 高品質のエッジ仕上げ
    • 収縮効果がない
    • 材料損失の最小限
    • 切断用
  3. 環境に優しい運用
    • 汚染がない
    • 粉末残留は無い
    • 廃水生産なし
利点
  1. 高速処理
    • 複雑な形やパターンの快速切断
  2. 優良 な 切断 品質
    • 端がきれいで,角が狭くなっていない
    • 最小数で 毛穴がない
    • 切片が非常に小さい場合
  3. 費用 効率
    • 高い収穫率
    • 低消費量
    • エネルギー効率の良い運用
  4. 環境 に 優しい
    • 有害な副産物のない清潔なプロセス
互換性のある材料
  1. 特殊ガラス
    • 超透明ガラス
    • 純白のガラス
    • 高ボロシリケートガラス
    • クォーツガラス
  2. 電子部品
    • 電話用ガラスカバー
    • 車のガラス
    • カメラのガラスカバー
    • 液晶画面
  3. 光学材料
    • K9ガラス
    • 各種光学フィルター
    • 鏡切削
  4. 価値 ある もの
    • 時計表や電子部品のためのサファイア加工
適用される産業
  1. ガラス製造
    • 光学ガラス
    • 固められたガラス
    • 超薄いガラス
    • 研究室用ガラス器具
    • 医療用ガラス機器
  2. 電子機器
    • 携帯電話のスクリーンとカバー
    • タブレットディスプレイ
    • ノートPCの画面
    • オプティカル/ITO/イエロー/紫色半導体ガラス
  3. 自動車
    • 自動車の窓とフロントガラス
    • ダッシュボードの表示
    • 計器パネル
  4. 不動産 と 建設
    • 建築用ガラス
    • 装飾用ガラスパネル
    • 浴室用ガラス装置
  5. 家電
    • オーブンや冷蔵庫用のガラスパネル
    • 照明用ガラス部品
  6. コミュニケーション メディア
    • モバイルデバイスの画面
    • 時計のサファイアカバー
    • カメラとCCTVレンズ
  7. 新しいエネルギー部門
    • ソーラーパネルガラス
    • エネルギー効率の良い窓のための特殊ガラス
  8. 航空宇宙と防衛
    • 高精度の光学部品
    • コックピットのディスプレイ用の特殊ガラス
  9. 医学・科学研究
    • 研究室用機器のガラス
    • 医療機器用の光学レンズ
    • 微流体チップ

この先進的なレーザー切削システムは,様々なガラスと光学材料の高精度で効率的で環境に優しい加工を提供することで,幅広い産業のための汎用的なソリューションを提供します.複雑な形状と繊細な材料を処理する能力は,大規模製造と専門製造の両方に理想的な選択になります.高価なアプリケーション.



技術パラメータ:

レーザー仕様

当社のシステムで使用されているレーザータイプは超短パルスファイバーレーザーです. 特定のタイプは,選択したモデルによって異なります. 10Wから80Wまでの平均電力のオプションを提供しています.レーザーの波長は1064nmです振動幅は10ピコ秒未満で,繰り返しの速度は1Hzから1000kHzの間を調整できます.私たちのビーム品質はM2 <1.2差がほぼ限られた光束を供給する.

切断性能

私たちのレーザーシステムは高い精度と精度を提供します. 位置付け精度は全作業領域で±2μmであり,繰り返しは±1.5μmで,角精度は±16弧秒です.機械の最大切断速度は最大1000mm/sに達することができます超薄ガラス材料の切断厚さは≤1mmであり,標準ガラス材料は≤19mmであり,材料の特性と切断要件によって異なります.最小の線幅は30μm穴の最小直径は ≤ 20μmである.

作業領域の寸法

当社のレーザーシステムは,デュアルプラットフォームとシングルプラットフォームの両方のモデルで利用できます. デュアルプラットフォームのモデルでは,各プラットフォームの作業エリアの寸法は600x700mm,600x900mm,または400x500mmです.単一のプラットフォームのモデル400x500mm,600x700mm,または600x900mmの作業エリアの寸法です.

電力と電気

機械の電源消費量は150W,待機電源消費量は250W/350W.入力電圧はAC220V ± 10%,周波数は50-60Hzの間で.

物理仕様

私たちのレーザーシステムの寸法は,選択されたモデルによって異なります. 長さは1600mmから2550mm,幅は1700mmから2080mmの範囲です. 高さは1960mmで固定されています.体重は3500kgから5000kgまで選択したモデルによって

ほか の 特徴

熱安定性を提供する水冷却システムなどのいくつかの有用な機能が付属しています. 制御システムは高速処理能力を持つ高度なCNCです.,安全機能には 1 級レーザー保護箱と 緊急停止ボタンが含まれています

環境要件

私たちのレーザーシステムは,温度範囲が18-28°C (64-82°F) と湿度が40~70%の間の環境で動作します.電源安定性は最大±5%を超えて変動してはならない.

オプションアップグレード

自動調整のための 強化されたビジョンシステム 自動的な材料の積載/卸載システム 特定のアプリケーションのためのカスタム装置設計延長保証とサービスパッケージ.

注: 当社のシステムの仕様は 特定の構成や 継続的な製品改良によって 少し異なります最新の情報とカスタマイズオプションのために私たちの技術チームに相談してください.



応用:

適用範囲: 汎用的なレーザー切削ソリューション

私たちの先進的なレーザー切削機械は,様々な材料とアプリケーションで精度と効率を提供して,幅広い産業ニーズを満たすために設計されています:

1機器パネル製造
  • 高精度 計器 パネル,ダッシュボード,制御 インターフェース の 作成 に 理想 的
  • 細から中厚の材料を特殊な精度で処理する
2特殊なガラス加工
  • 超薄いガラス:電子機器のための繊細なガラスシートの精密切断
  • 白いガラス:装飾用や建築用に使用する清潔で正確な加工
  • 高ボロシリケートガラス:研究室機器と耐熱製品のための特殊切削
  • クォーツガラス:オプティカルコンポーネントと半導体産業の需要のための精密切削
3電子部品の製造
  • PCB板,柔軟な回路,その他の電子基板を切るのに用いる
  • 繊細な電子材料に最小限の熱影響を与える
4宝石と貴重材料の加工
  • サファイア切断:時計表,スマートフォンカメラレンズ,高級ディスプレイ
  • 精密な宝石の形状:宝石 と 半宝石 で 複雑な 形 を 作り出す
  • LED部品の製造:LED製造のためのサファイア・ウェーフルの切断
5液晶ディスプレイ (LCD) パネルの製造
  • 複数のLCDコンポーネントを処理できる,以下を含む:
    • ITO (インディウムチナオキシード) 導電フィルム
    • RGB カラーフィルター
    • 極化フィルム
  • 繊細なディスプレイ材料を損傷することなく正確な切断を保証
6特殊光学フィルム処理
  • 高品質のレンズとプリズムのためのK9光学ガラスの精密切断
  • 様々な産業および科学用途のための光学フィルムの精密形状化
追加 能力:
  • メディカル・航空宇宙産業用 小規模で複雑な部品のマイクロ切削
  • 単一の製品設計やプロトタイプのためのカスタム形切断
  • 複合製品のための多層材料加工

私たちのレーザー切削システムの多用性により 消費者電子機器から 先進的な科学研究まで高品質な結果と効率的な生産プロセスを確保する.
